SPP-1

System pomiaru poziomu

Różne długości miernika

Długość miernika może być dostosowana do potrzeb danej aplikacji. Rozdzielczość pomiarowa wynosi 1cm

Modułowa konstrukcja

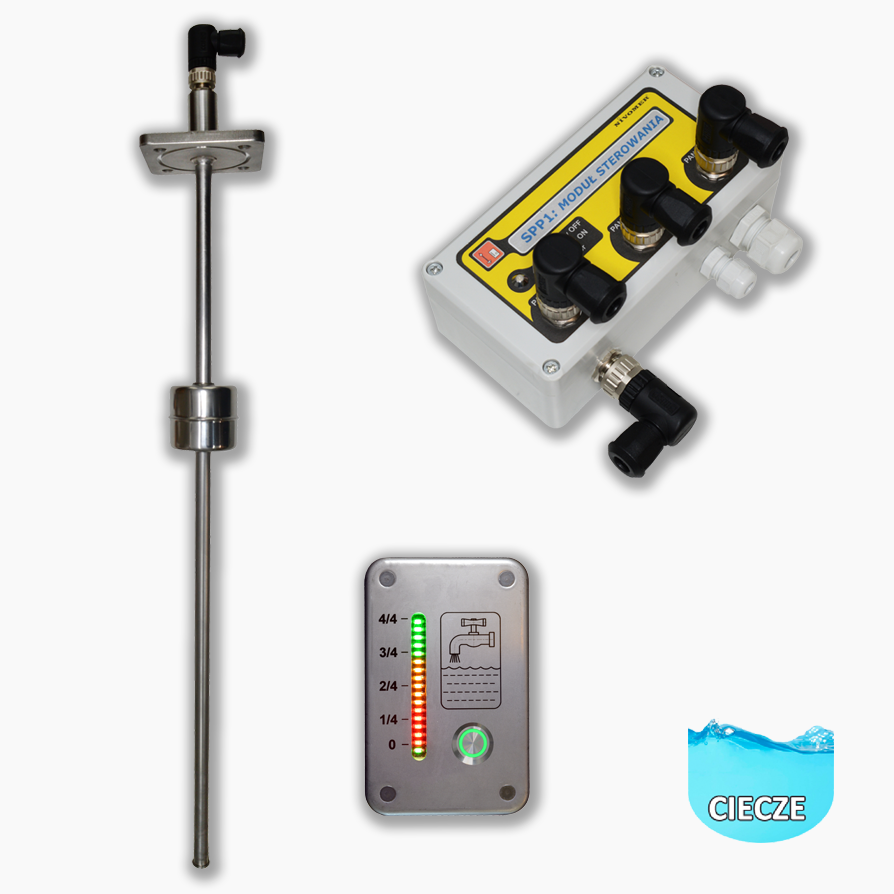

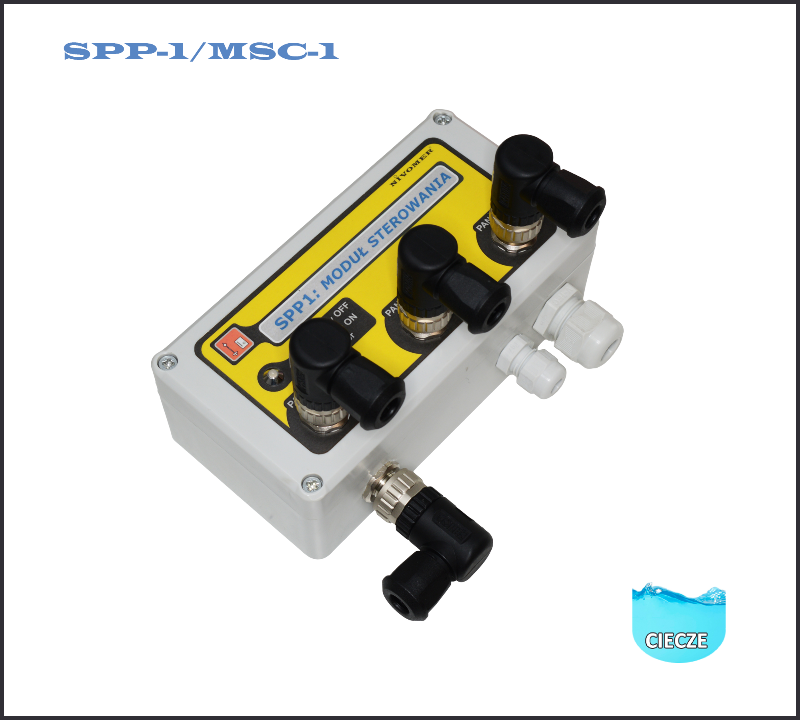

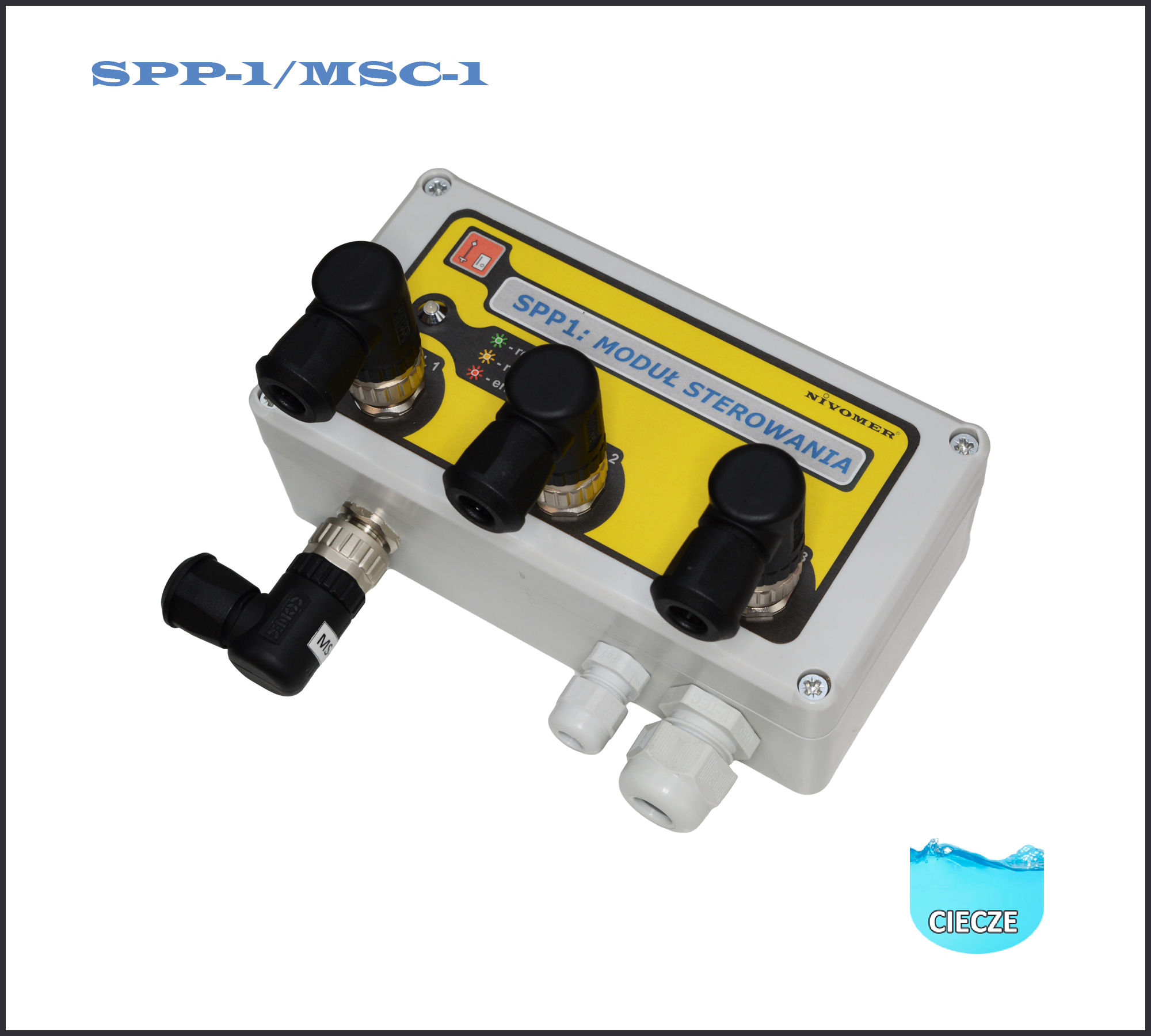

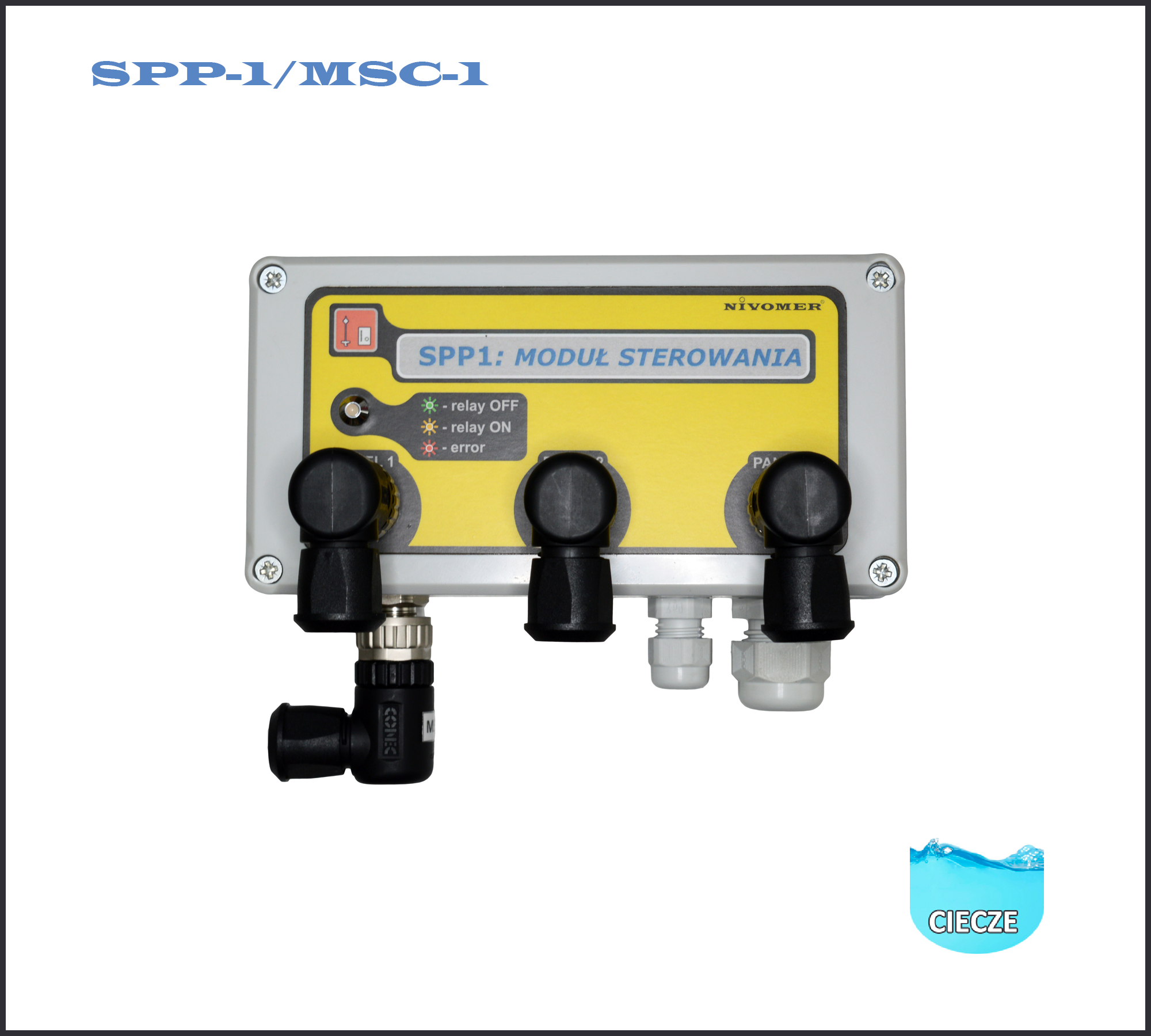

System pomiarowy składa się z miernika, modułu sterowania i paneli led. Do modułu sterowania można podłączyć do trzech paneli LED.

Sygnalizacja LED

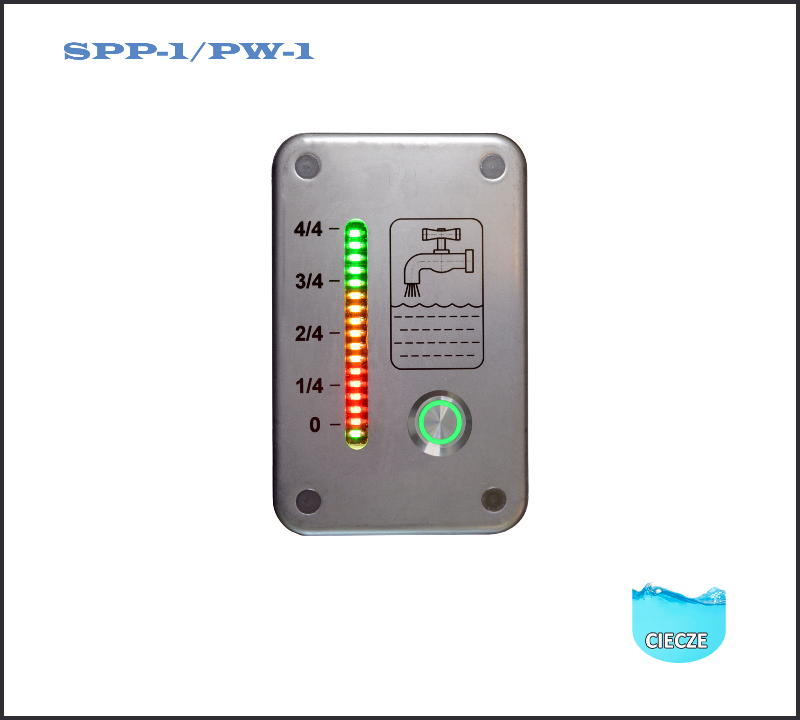

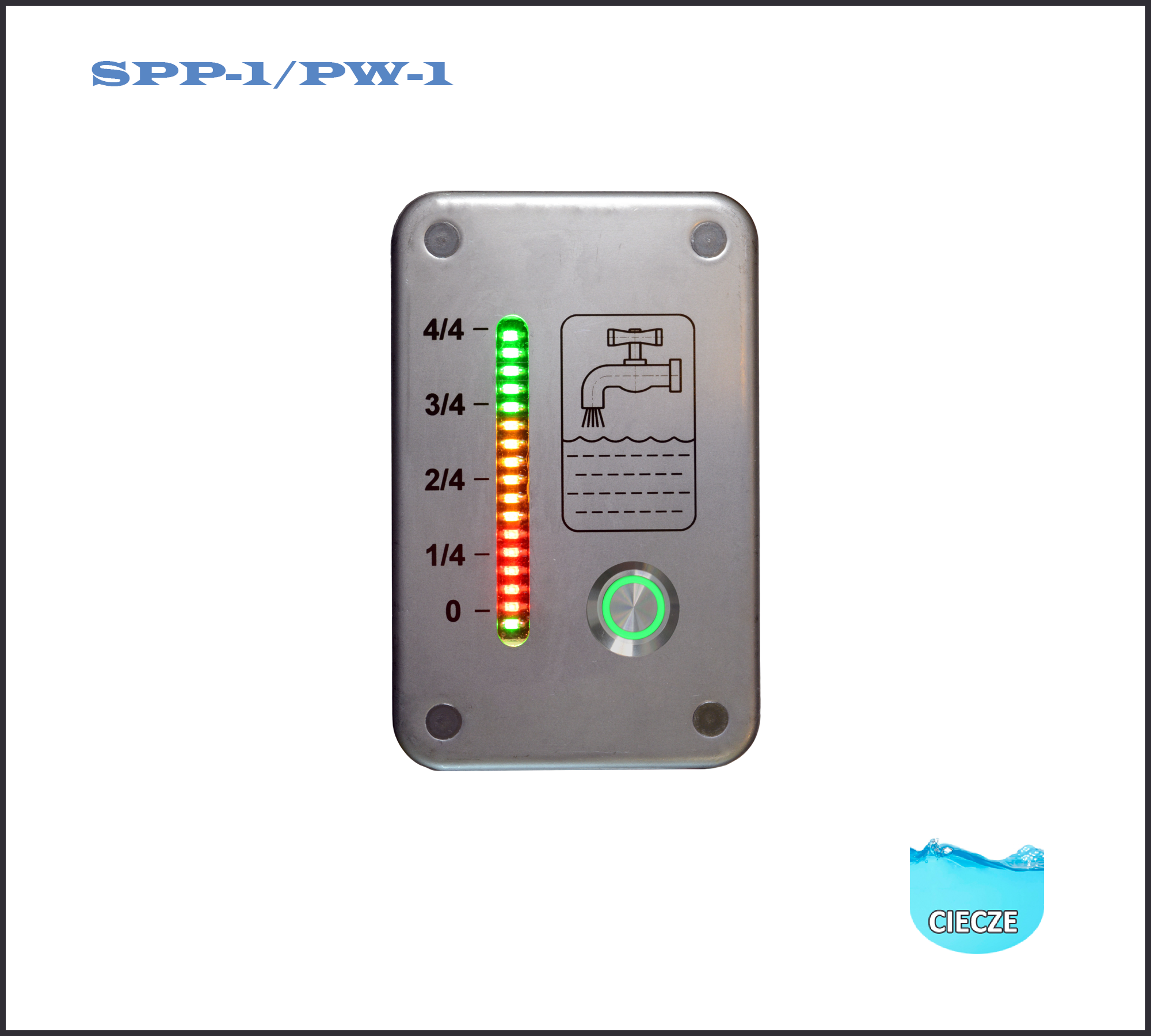

Panel wyposażony jest w kolorowe diody LED wskazujące aktualny stan cieczy w zbiorniku.

Ustawienia panelu LED

Panel może pracować w konfiguracji z przciskiem lub bez. Możliwa jest też zmiana intensywności świecenia diod LED.

zastosowanie

System pomiaru poziomu SPP-1 przeznaczony jest do pomiaru cieczy w zbiornikach ciśnieniowych i otwartych. Docelowo służy do pomiaru poziomu wody w wagonach kolejowych. Dzięki modułowej kontrukcji może być dowolnie konfigurowany w zależności od potrzeb danej aplikacji. W skład systemu wchodzi miernik CP-1, moduł sterowania MSC-1 i panele LED PW-1 i PW-2. System SPP1 został tak zaprojektowany aby mógł współpracować z trzema panelami LED jednocześnia.

zasada działania

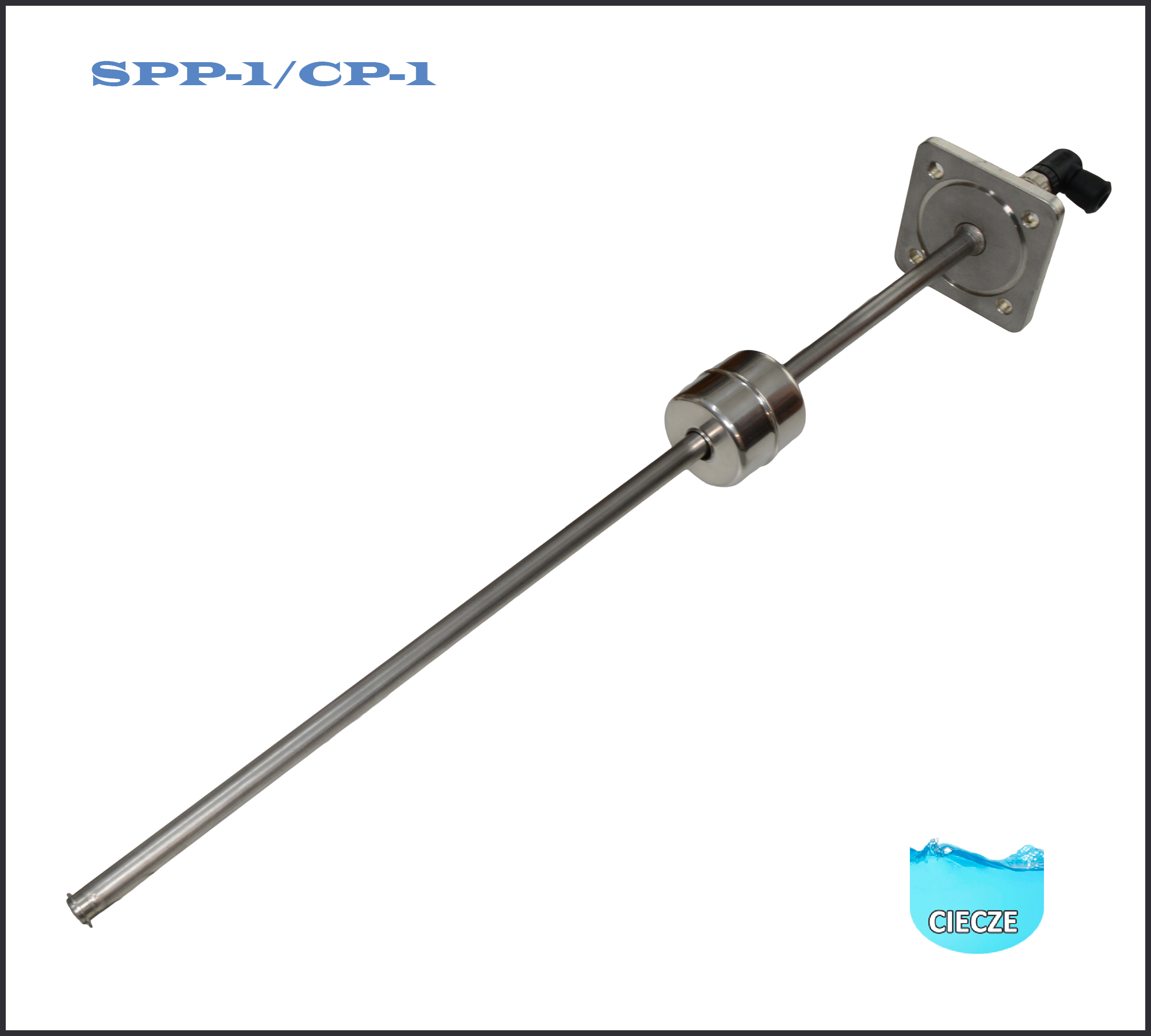

Do modułu sterowania MSC-1 systemu SPP-1 podłącza się miernik pomiarowy CP-1, którego długośc może wynosić do 2000mm. Miernik zamontowany jest w zbiorniku i wyposażony jest w pływak. Poziom cieczy w zbiorniku wpływa na położenie pływaka, kóry porusza się po rurce prowadzącej. Położenie pływaka odczytywane jest przez moduł sterowania i ta informacja przekazywana jest do maksymalnie trzech paneli LED PW-1 lub PW-2 poprzez intefejs komunikacyjny RS-485.

Rys: Wskazanie panelu LED i stan przekaźników w module sterowania w zależności od stopnia zapełnienia zbiornika.

Wszystkie

dokumentacja

Karta katalogowa

Karta katalogowa systemu pomiaru poziomu SPP-1

Dokumentacja techniczno-ruchowa

System pomiaru poziomu SPP-1

Schematy podłączeń, załączniki

SPP1: Podłączenie modułu sterowania MSC-1 z panelami PW-2

SPP1: Podłączenie modułu sterowania MSC-1 z miernikiem CP-1

SPP1: Podłączenie panelu fekalii PF-1

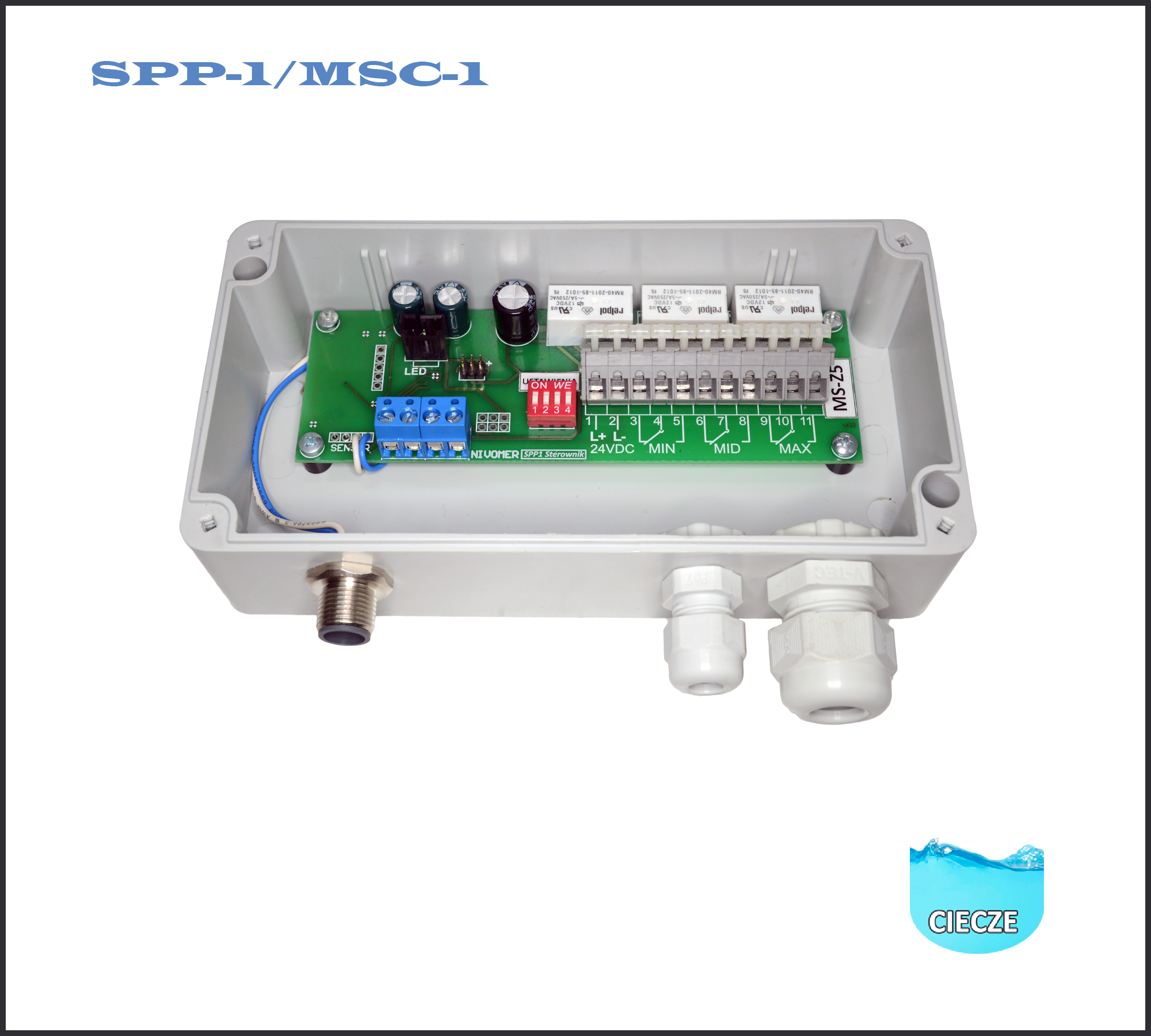

SPP1: Moduł sterowania MSC-1 i opis złącz

SPP1: Opis gniazda przyłączeniowego modułu sterowania MSC-1

Rysunki

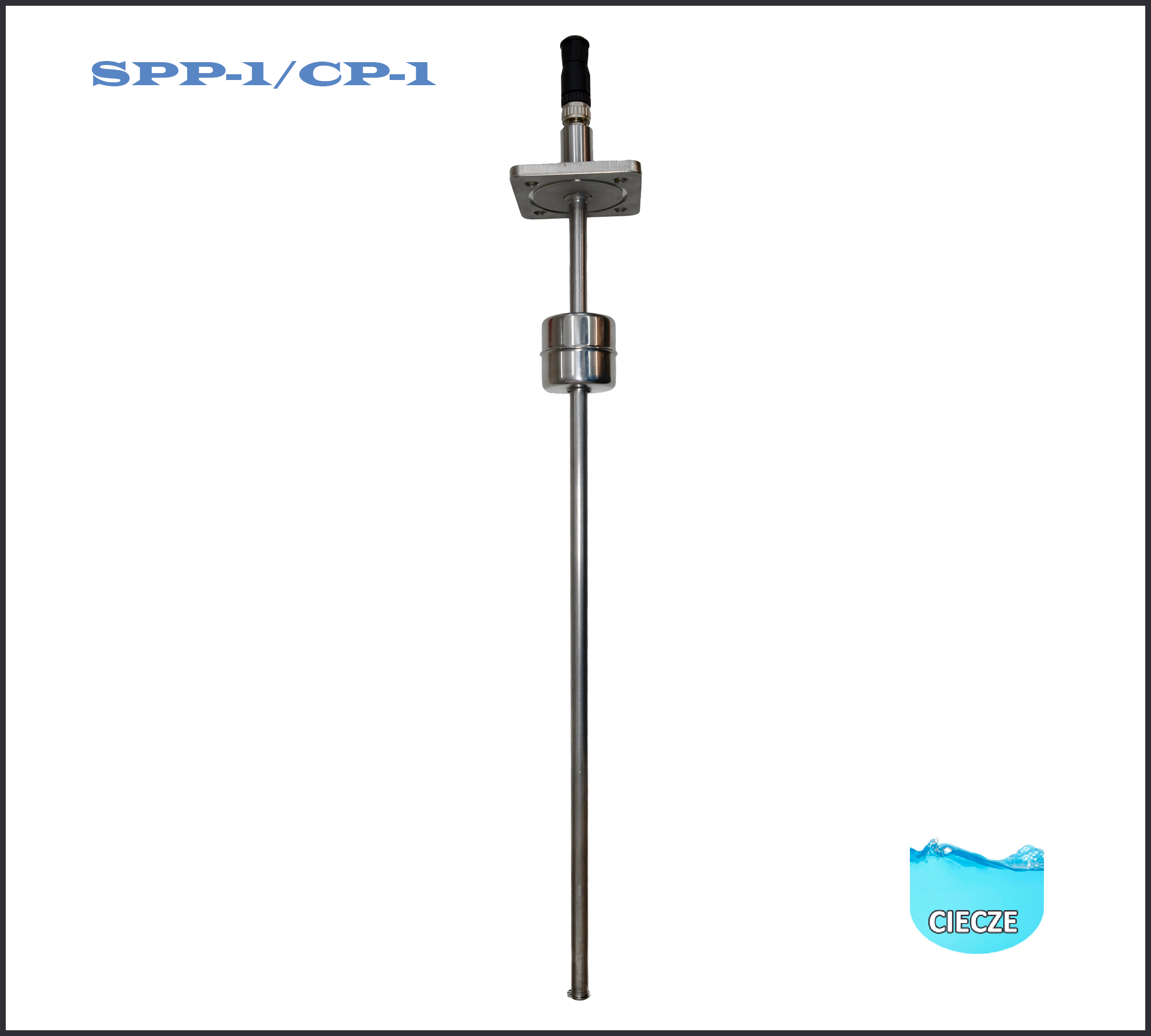

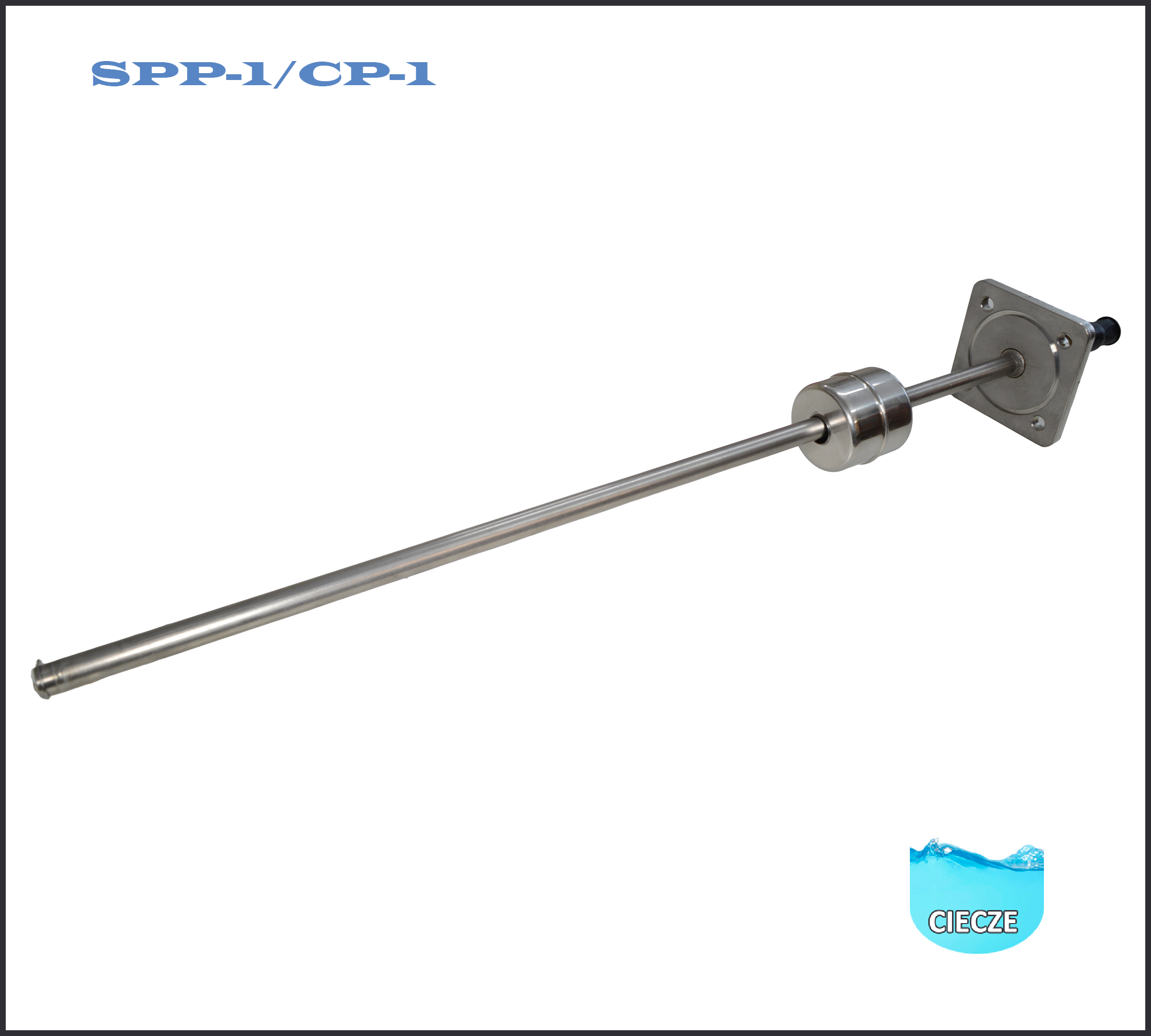

SPP1: Rysunek miernika poziomu CP-1 z przyłączem kołnierzowym

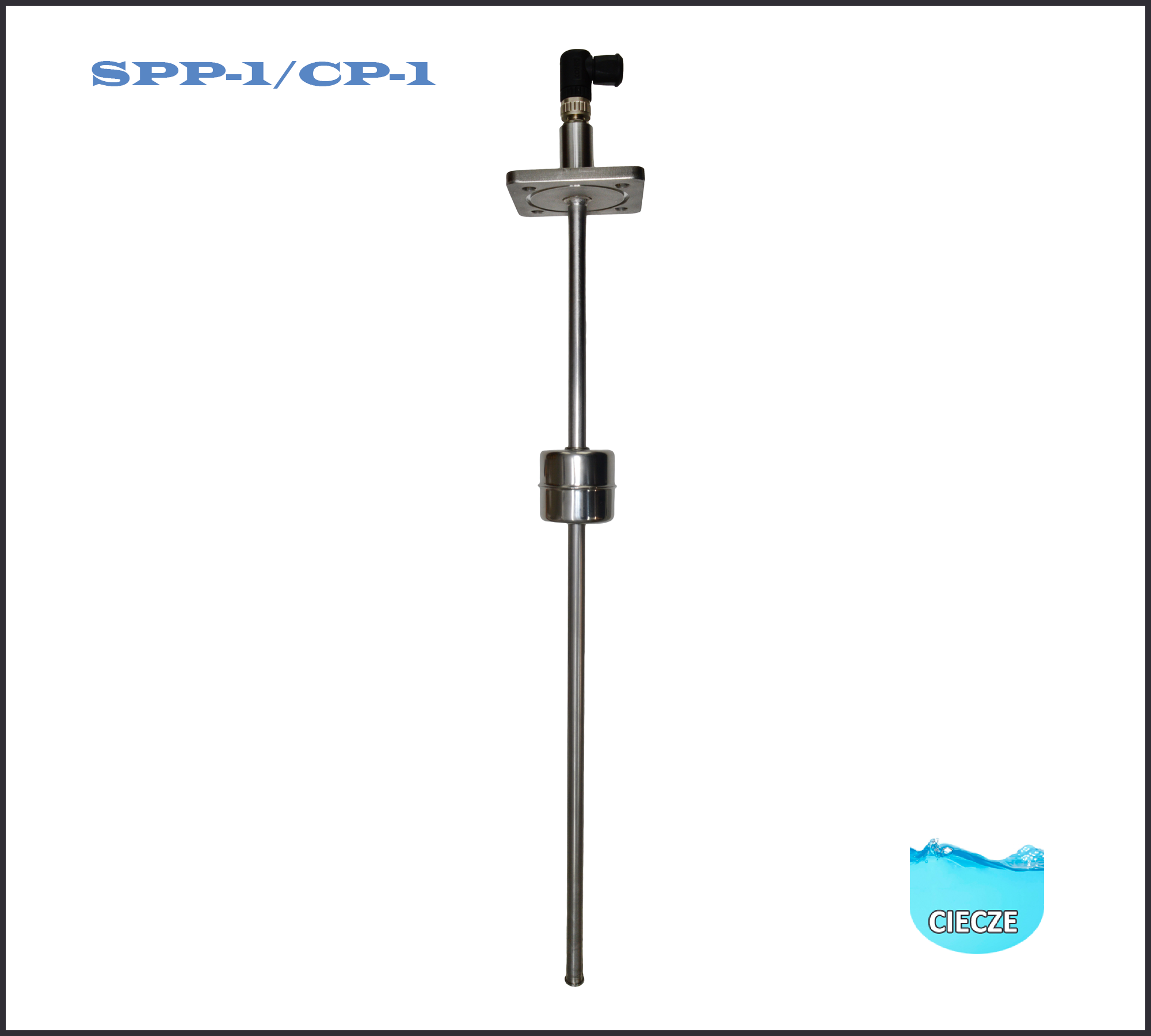

SPP1: Rysunek miernika poziomu CP-1 z przyłączem G2

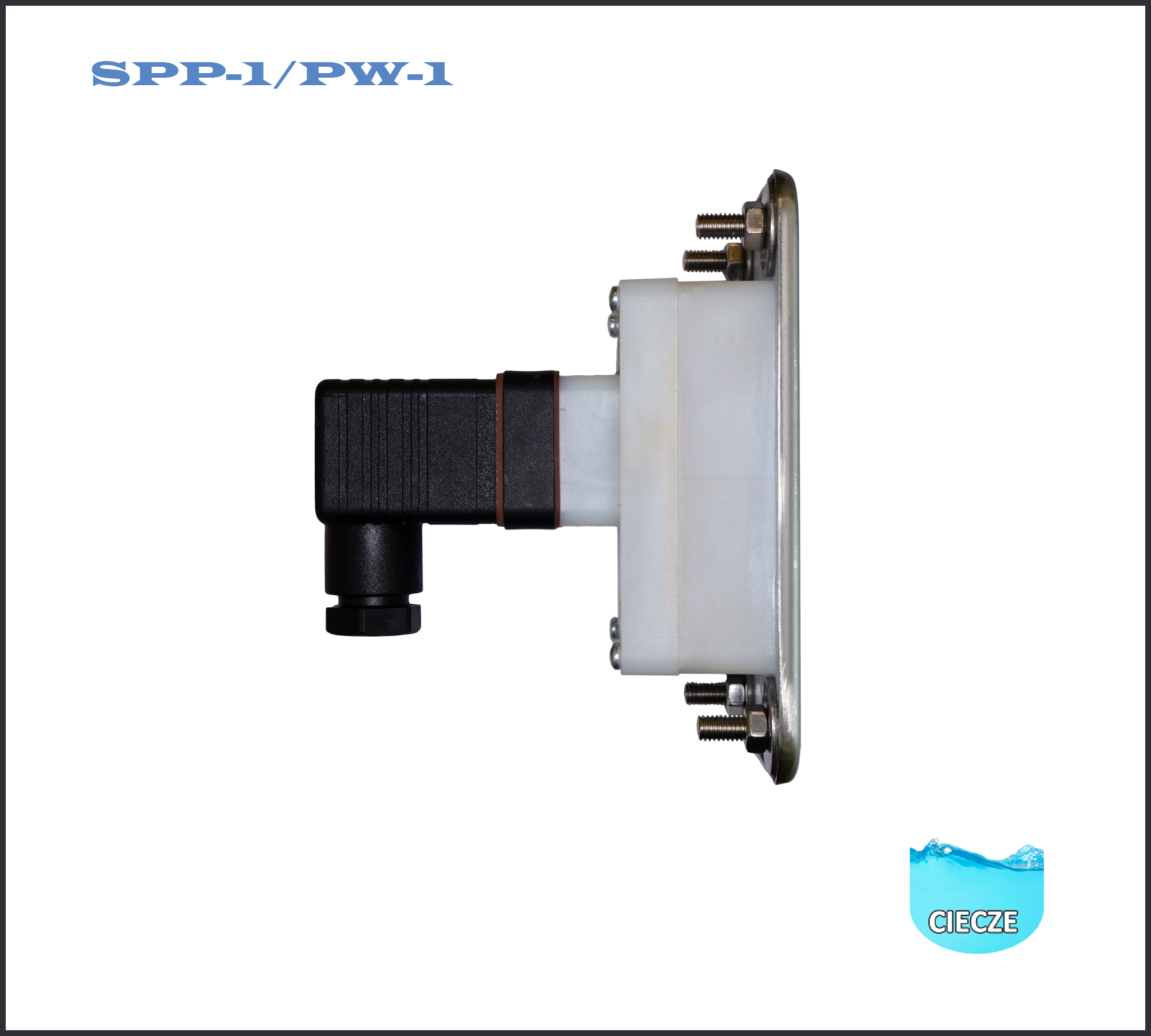

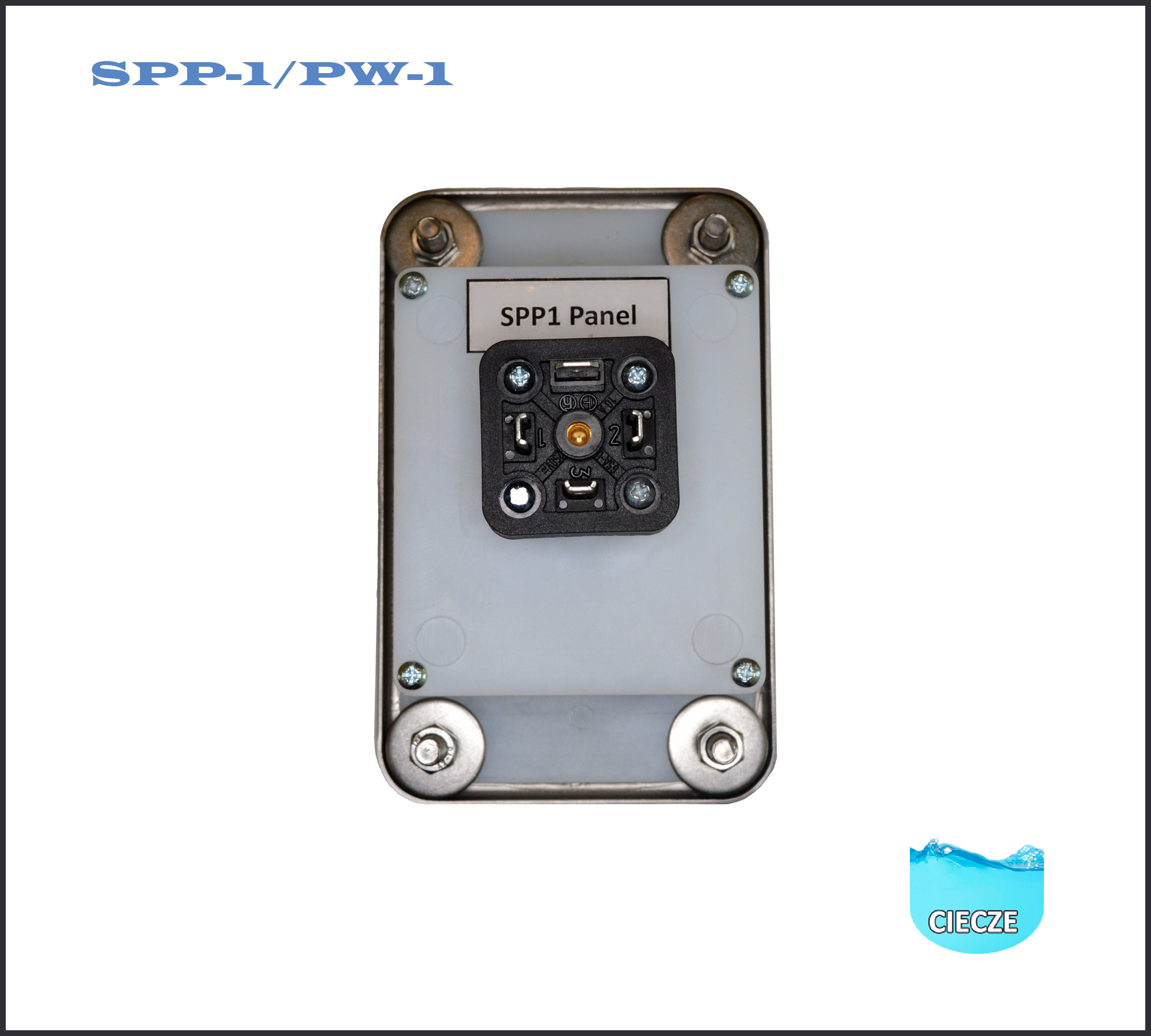

SPP1: Rysunek panelu PW-1

SPP1: Rysunek panelu PW-2

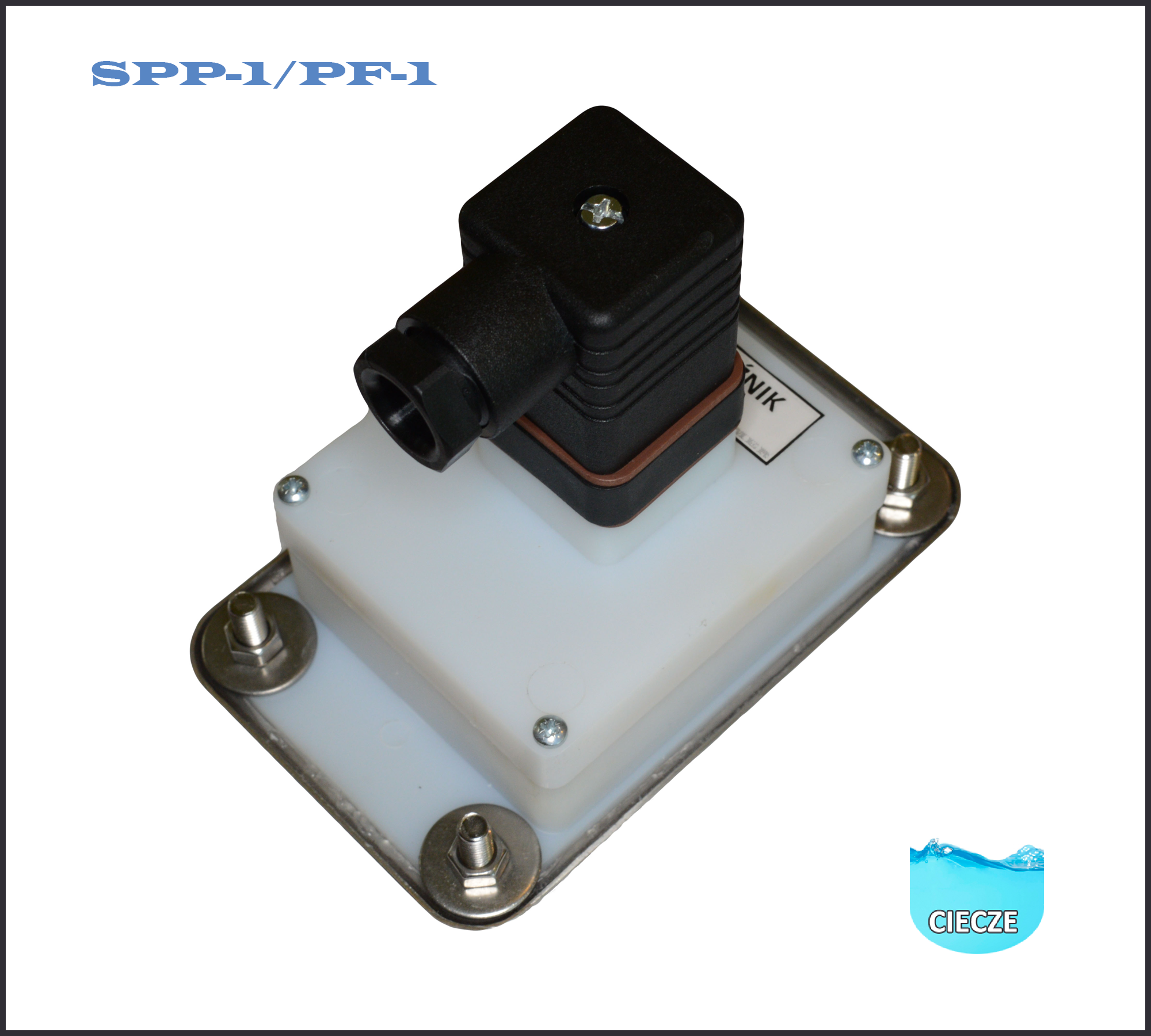

SPP1: Rysunek panelu PF-1

IT'S EASY AND SIMPLE

Cut down the development time with drag-and-drop website builder. Drop the blocks into the page, edit content inline and publish - no technical skills required.

TRENDY WEBSITE BLOCKS

Choose from the large selection pre-made blocks - full-screen intro, bootstrap carousel, slider, responsive image gallery with, parallax scrolling, sticky header and more.

systemy równoważne

System pomiaru poziomu SPP-1 ma swój odpowiednik wśród innych producentów. Poszczególne moduły systemu SPP-1 odpowiadają poniższym oznaczeniom innych firm.

Moduł SPP-1	Inni producenci
SPP-1: Miernik CP-1	jest odpowiednikiem dla : KROMA MWA 0, KROMA MWA 1, KROMA MWA 2, KROMA MWA 3, KROMA MWAG 1, KROMA MWAG 2 KROMA MWAS 2
SPP1: Moduł sterowania MSC-1	jest odpowiednikiem dla: KROMA MWU 3, KROMA GWS 4

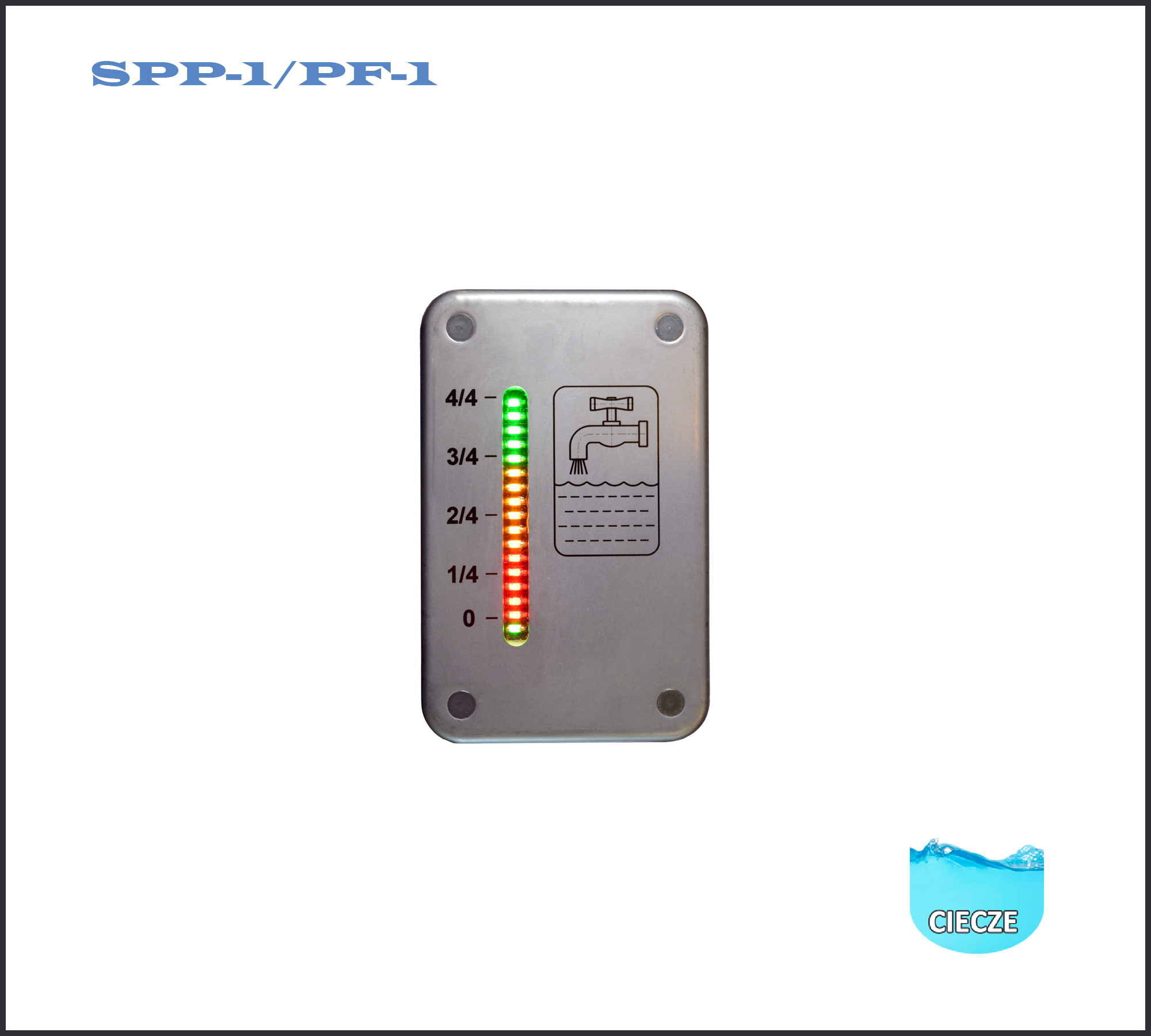

SPP1: Panel PW-1	jest odpowiednikiem dla: KROMA BAZ 12, KROMA BAZ 13
SPP1: Panel PW-2	jest odpowiednikiem dla: KROMA BAZ 14, KROMA BAZ 23, KROMA BAZ24

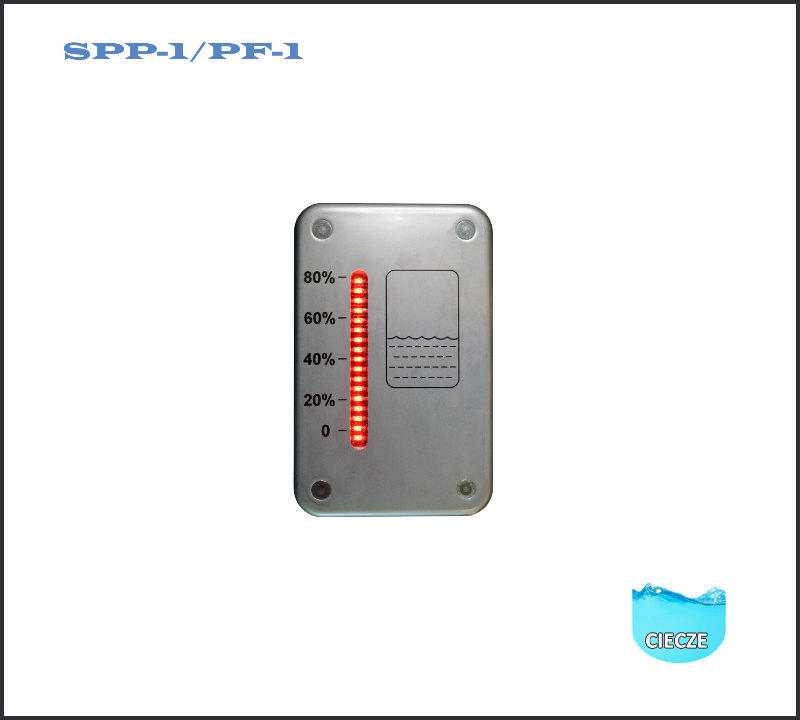

SPP1: Panel PF-1	jest odpowiednikiem dla: KROMA BAZ 10
